来自日本的桌面立体光刻机UniRapid III

  • 1401
  • 0
日本unirapid立体光刻(感谢网友任毅飞为方片3提供新闻线索。)

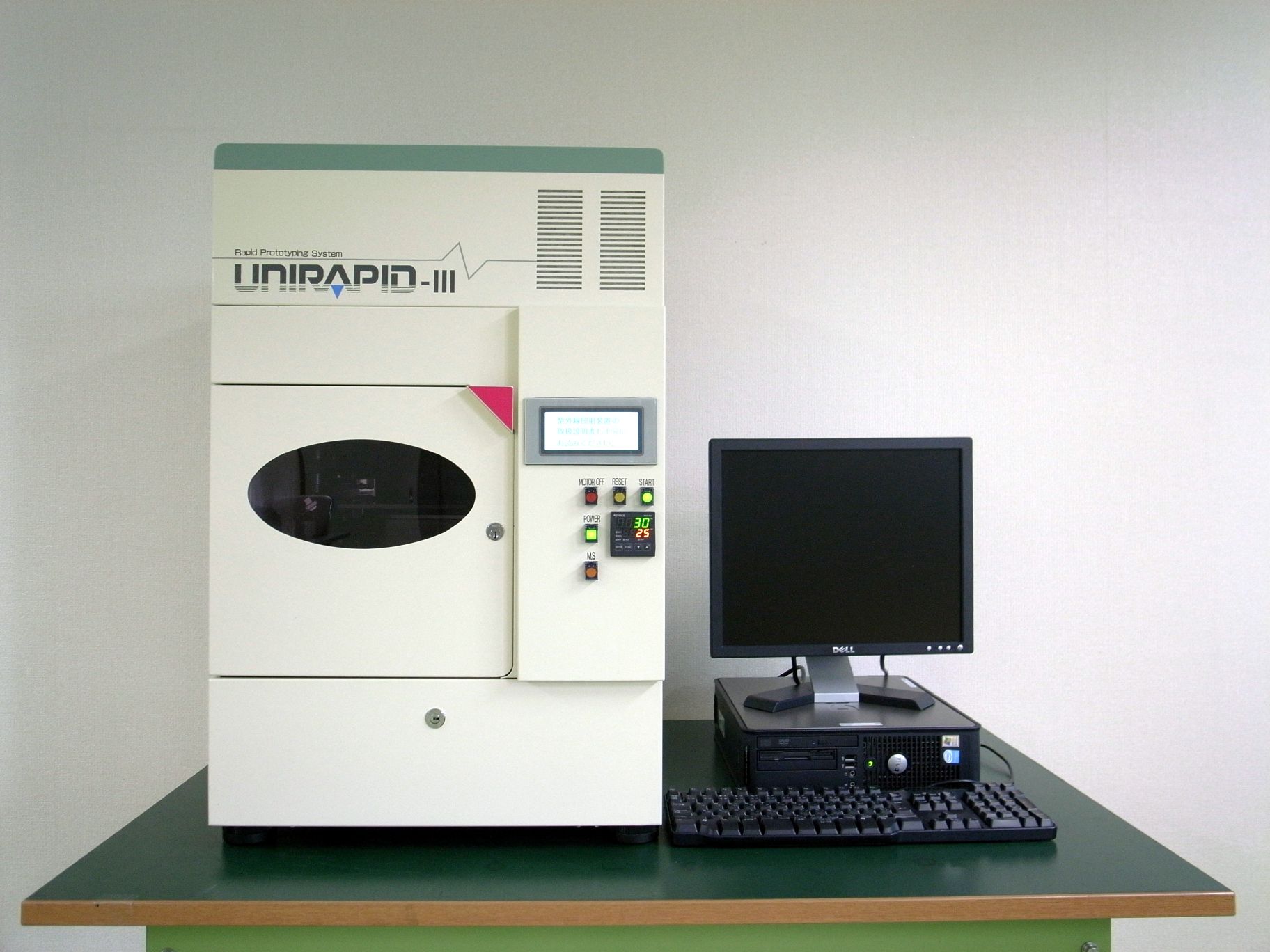

世界上生产桌面级别的立体光刻机的企业屈指可数,主要的几款,比方说FormLab的Form 1 3D打印机, B9Creator 等都曾是来自众募网站Kickstarter上的项目,而且都是美国公司。现在,在太平洋的另一边的日本也出现一款桌面级别的立体光刻机 UniRapid III (或Yunirapitto III)

立体光刻技术,也称数字化光处理技术(DLP,Digital Light Processing),是一种用光照来固化液体光敏复合物的技术。基本打印过程是:将打印平台浸入树脂池,拉起一层树脂,投影机照射紫外光固化该层树脂,然后平台再次浸入树脂,如此重复循环。


机器规格:

激光器:355纳米二极管泵浦固态
扫描:XY绘图仪
材料:环氧树脂
最小层厚度:0.1毫米
最低层压板厚度:0.05毫米
最大成型尺寸:150×150 ×150mm
整机尺寸(X,Y,Z):500×500×750毫米

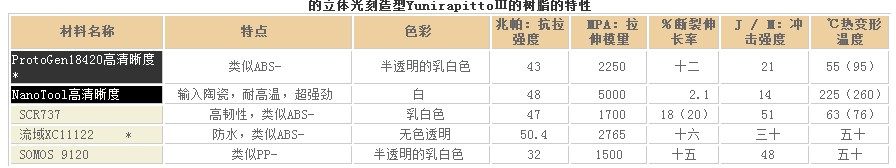

可用环氧树脂材料有五种(见下表),由JSR日本株式会社和荷兰DSM公司生产,如想要达到最高精度,则须使用ProtoGen或NanoTool两种具有高清晰度的材料。


unirapid材料

非常遗憾的是,方片3目前还没有得到这款桌面立体光刻机的机器和/或材料的价格信息(日文不灵光啊。。。)。如果有知情的网友,希望可以联系方片3告知详情,相信很多3D打印机爱好者都会感兴趣。

下面是一些该款机器的打印样品欣赏:

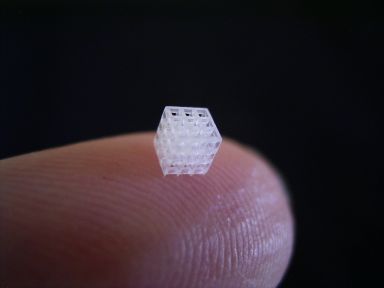

unirapid样品1
材料:ProtoGen18420(ABS,高清晰度)
模型:一个2.5mm小立方体在指尖。
成型时间:32分钟。

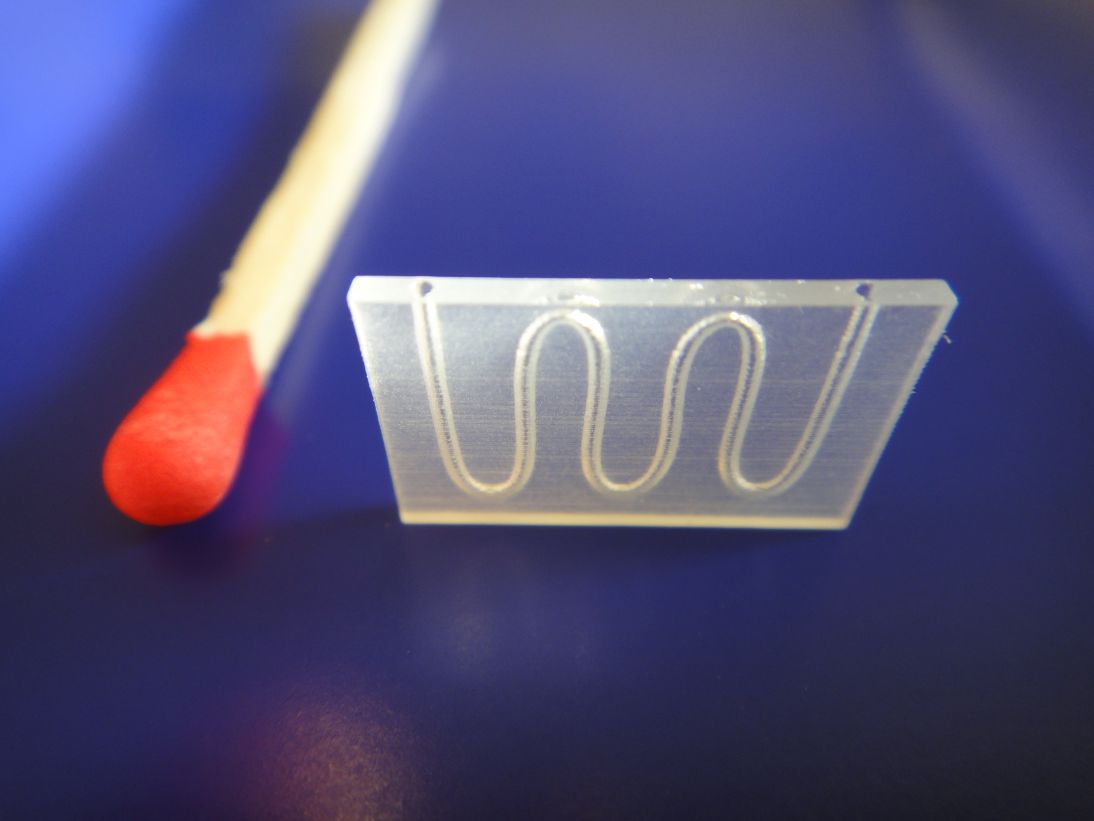

unirapid样品2
材料:ProtoGen18420(ABS,高清晰度)
模型:一个10 mm平面的微通道,直径0.5 mm。
成型时间:2小时。

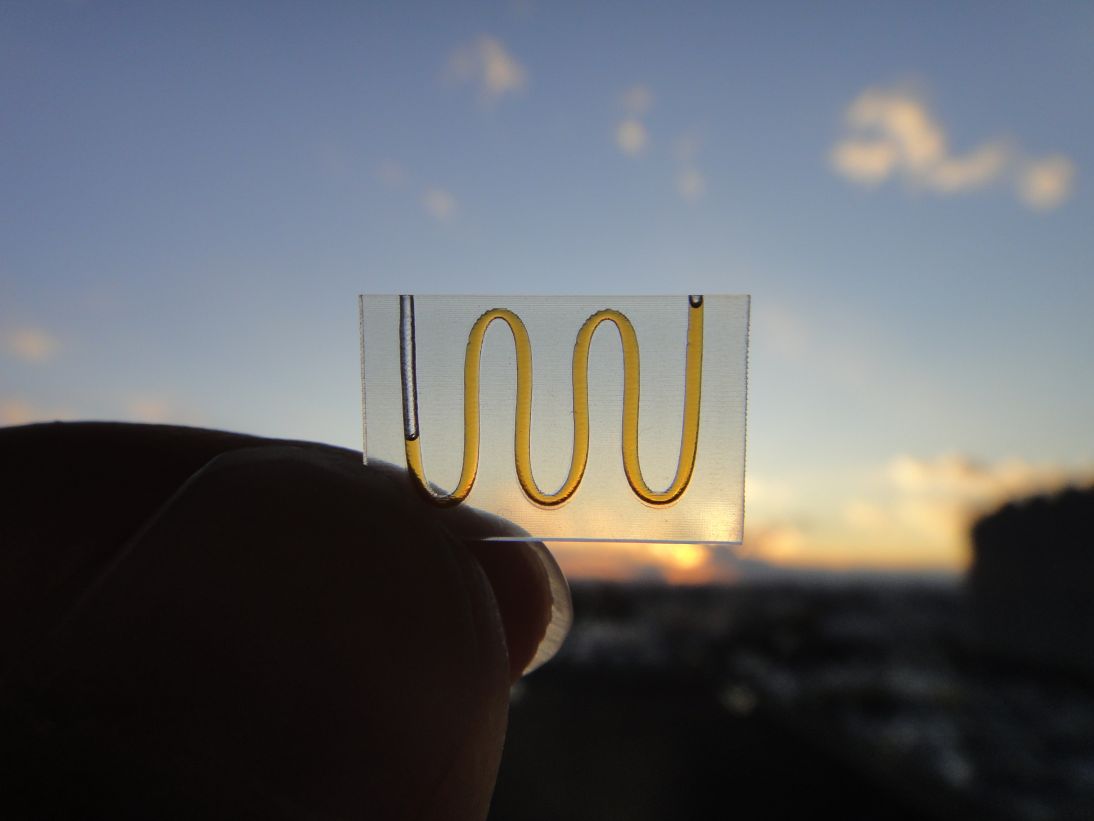

unirapid样品3
材料:ProtoGen18420(ABS,高清晰度)
模型:可以流通的微通道。
成型时间:2小时。

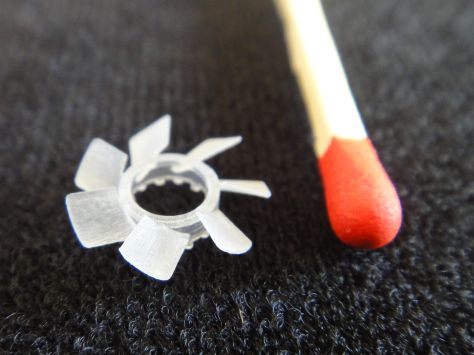

unirapid样品4
材料:ProtoGen18420(ABS,高清晰度)
模型:迷你风扇,11毫米外径,2.5mm高度。
成型时间:1小时15分钟。

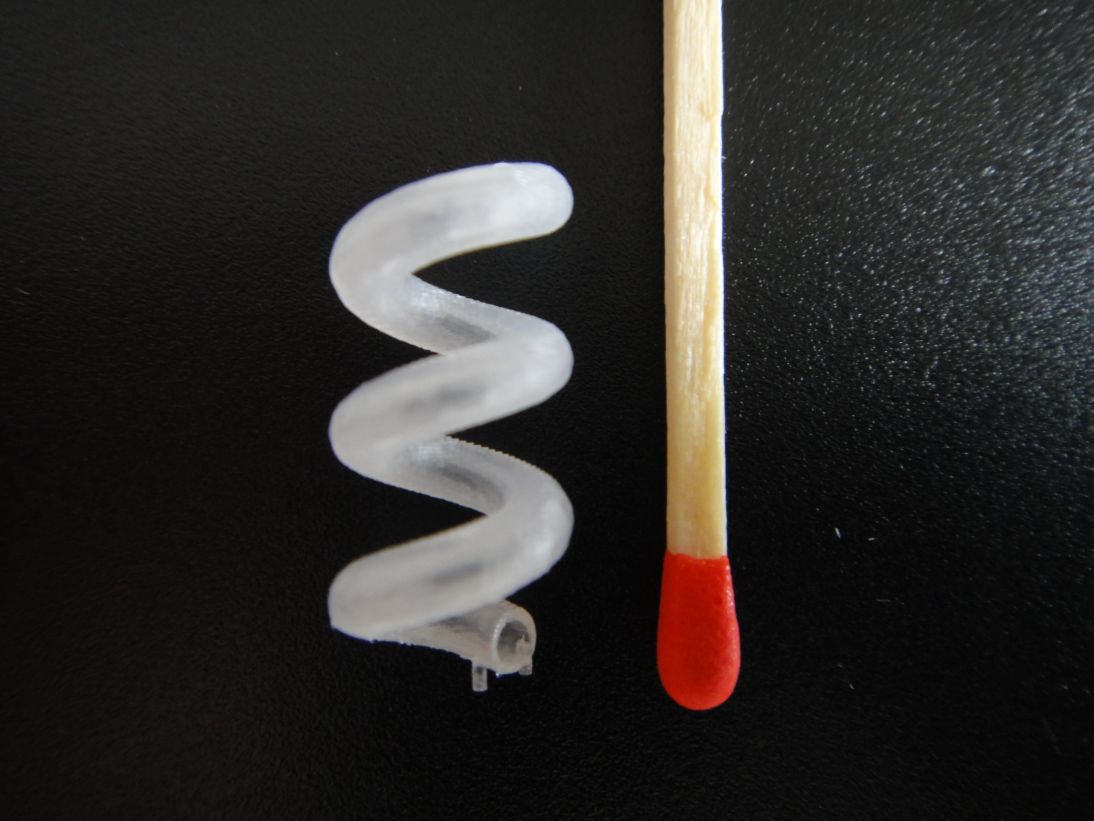

unirapid样品5
材料:ProtoGen18420(ABS,高清晰度)
模型:螺旋中空管,外直径3mm,内直径2mm
成型时间:5小时。

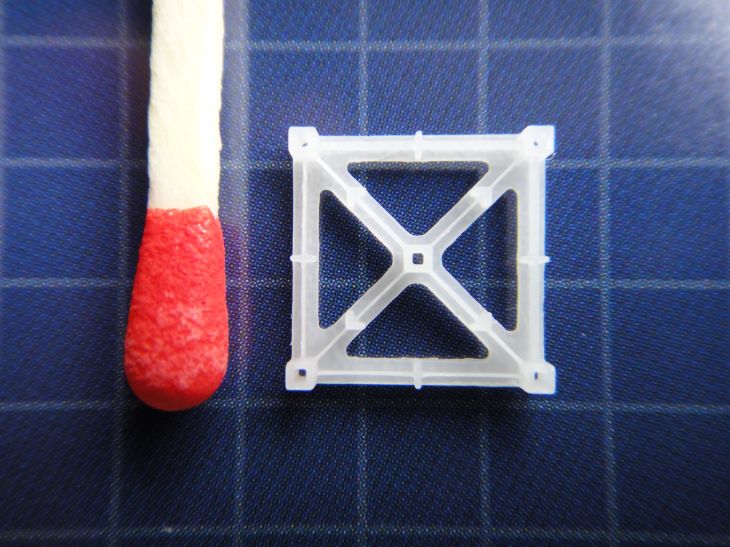

unirapid样品6
材质:NanoTool(含有微粒陶瓷,耐高温,超牢固) 模型:10毫米方框,中心为0.5mm的方孔(一个地方是圆孔)是开放的中心和四个角。细线连接的四个角落,壁厚度为0.1mm,高度为0.6mm。
成型时间:39分钟。



(本文作者为"fangpian3",最初发表于fangpian3.com,该网站现与诺研3D打印服务网合并为同一网站)
