Magics是一款功能强大的3D模型设计软件，具有壁厚、修复抽壳等3D打印软件所需要的全部功能。从今日起，诺研3D打印将为大家连载这款软件的使用教程，希望对大家有所帮助。

一、数据准备

 （一）加载零件

导入零件或项目

 （二）分析

1．零件目录—零件信息—零件修复信息

2．显示方式—剖面

3．标记

4．测量

5．没有错误，进入第三步

6．出现错误，进入第四步

 （三）摆放

1．导入平台和零件

2．平台手动操作（旋转、平移）

3．移动零件

4．旋转零件

5．设置底面/顶面

6．对齐

7．其他操作（可选功能）

   ①零件缩放

   ②加标签

   ③切割零件

  （四）修复

1．诊断

2．Normals面片法相反向

3．缝合

4．干扰壳

5．补洞

   ①平洞

   ②导引线模式

   ③自由形式

   ④轮廓模式

6．壳体

7．三角面片重叠和三角面片交叉

8．过滤细小三角面片

9．其他操作（可选）

   拉伸—布尔

  （五）保存零件

     保存零件或项目

二、加载数据

（一）加载零件

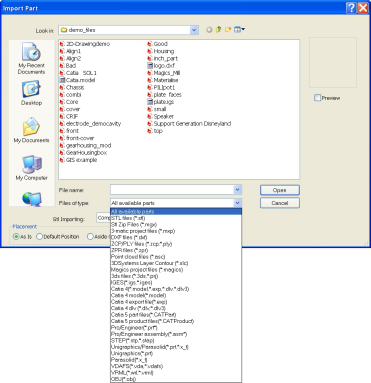

     File—Import Part (CTRL+L)

     下图对话框中显示的数据格式都可以导入到Magics中。

     -加载*.stl 格式和*.mgx 格式的零件

     -导入其他 CAD 格式（CATIA, PRO-E, STEP, …）

注意：点击单个零件，可以对零件进行预览，这种预览只是对 stl 格式零件和 Magics 格式文件有效。激活预览，系统将创建一个*.mmp 格式的文件。这是一个小的位图文件，包含零件预览信息。这个文件可以删除，因为它只是用于预览。

（二）加载Magics项目文件

     File—Load Project

     项目文件扩展了平台的功能性，可以保存与 STL 文件有关的其他信息。

     -加载*.magics 格式文件

（三）快速加载CAD文件

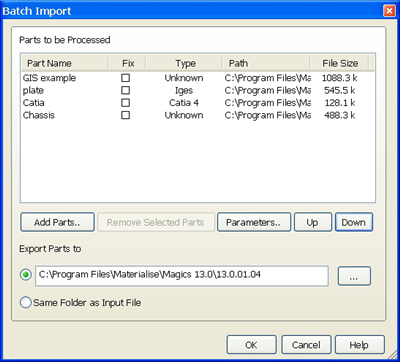

     File—Batch Import

     批量导入功能是一个扩展的功能，除了可以导入和修复 CAD 文件外，还可   以导入和修复 STL, MGX 和 *.MAGICS 等格式的文件。这表明批量导入工具同时也具有批量修复功能。

三、数据保存

（一）保存零件

     File—Save Part As

     “另存为”对话框中包含各种文件格式供选择，可以将 Magics 创建的文件保存为其他格式。

（二）保持Magics项目文件

     File—Save Project As

     *.magics格式或*.mgx格式项目文件的保存

Magics项目文件保存的是一个项目而不仅仅是一个零件。例如，一个完整的打印作业的Magics项目，还可能包括其他信息，如注释，颜色，支撑等等。Magics项目文件是一种压缩格式的文件，其大小远小于其中单个STL格式文件。
