前几日诺研3D打印给大家分享了3d模型设计软件Magics基础培训知识点，想必大家对这个软件有了初步的了解。今天诺研3D打印将继续为大家分享该软件成支撑的步骤，要点和注意事项。
Magics支撑生成：
一、加载平台：

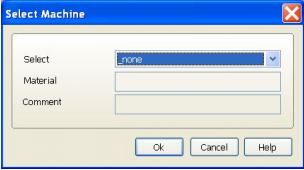

1、设置机器平台
2、加载平台
在使用支撑生成模块前，需要先设置加工平台。一旦平台设置好，就可以导入相关的零件到平台上。
注意：如果平台不在目录中，用户可以通过设备库进行添加
二、加载并编辑零件：
设置好平台，用户可以通过“导入零件”（ctrl+I）命令需要添加的零件到平台上。
1、零件加工方向设置
生成支撑前，需要设置零件的加工方向。加工方向决定着生成支撑的好坏，而支撑会影响表面质量，在立体光固化中尤为明显，所以零件加工完后，需要对零件进行打磨。
下面是设置方法：
1)首先设置的是零件的加工底面

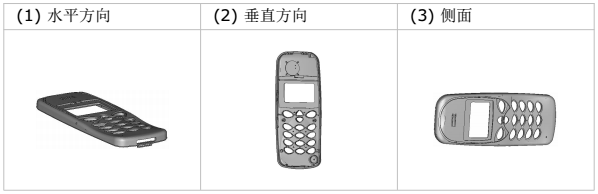

采用垂直方向和侧向有利于节省支撑材料，因为采用这两个加工方向产生的支撑比较少。但这两个加工方向会使后处理比较难进行，因为这两个加工方向会在零件内部产生支撑。所以在这个例子中，选择水平方向为加工方向。
采用水平方向仍有两个选择：
① 前盖的内部为底面
② 前盖上的外部为底面
为什么在此例中用第二种方向？
因为这一边无论如何都是需要较多的打磨，所以可以将其作为底面。另外，将前盖外部作为底面，生成的支撑比内部更容易，并且该表面为打磨面，这样可以节省工时。
2)选择底面/顶面

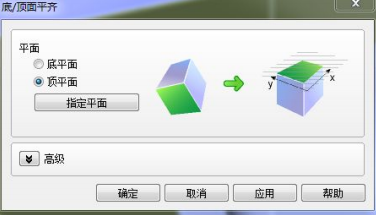

机器平台—底面或顶面平齐（使用“底面或顶面平齐”命令可以方便地设置底面或顶面）。
注意：需要确保选择的面绝对水平，否则，会需要较多的打磨，这一点在光固化工艺中尤为明显
2、零件在加工平台上摆放

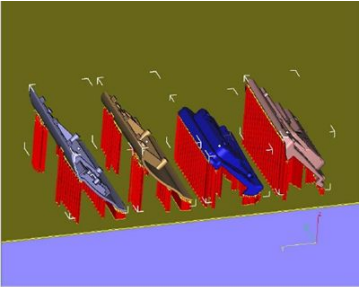

如果零件没有摆放正确，生成的支撑将会出现问题。一般情况下，一个机器平台需放置多个零件，为减少支撑并节省空间，通常零件按大约45°摆放。
1)如果是单个零件可以首先使用自动摆放（F3），若位置不正确再利用工具中的移动工具。
工具：
这些移动功能和旋转能用于零件的移动以调整零件的位置。
2)如果有多个零件，可以使用自动摆放功能摆放。
三、生成支撑及修改支撑：
1.生成支撑
用户可以通过生成支撑工具栏中的生成支撑按钮进入支撑生成模块。
如果加载的零件为压缩格式，Magics会提示用户升级内存状态，因为系统需要获取三角面片的相会关系，以便计算支撑面积。
2.修改支撑表面

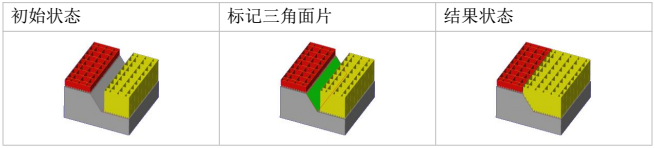

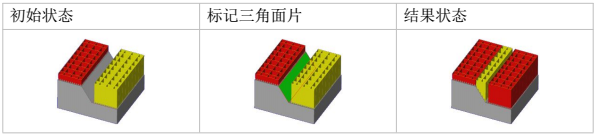

1)添加标记三角面片到当前表面。
三角面片可以使用标记工具进行标记，以便在生成支撑模块中使用。
2)当前表面移除标记三角面片
将标记三角面片从当前表面中移除。重新生成支撑后，标记区域不在生成支撑。

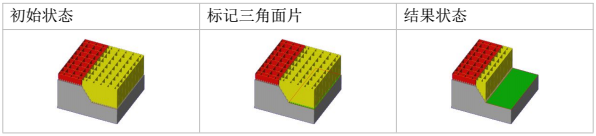

3)标记三角面片创建为新的表面
将标记三角面片创建为新的表面，以生成支撑。

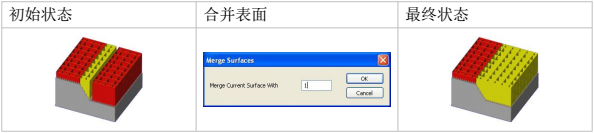

4)合成表面
当前表面可以合并到另一个表面，新添加的表面将继承当成表面的相关参数。
5)改变表面角度
当一个表面与水平面的夹角小雨给定的角度时，系统将为其添加支撑。
3.改变支撑参数
支撑是根据系统设置的参数来进行添加的，用户可以对这些参数进行更改，参数的更改在支撑参数对话框中进行。
常规支撑参数：常规支撑参数针对的是所有类型的支撑
XY Offset这个偏移定义的是支撑距离零件边界的距离
Z Offset所有的支撑都需要嵌入零件一段距离，以确保支撑对零件的良好支撑作用
No Support Offset零件垂直部分会对其上的水平部分提供支撑，因此，如果水平部分延伸距离不大，可以不必为其添加支撑
注意：更多有关常规支撑参数的信息请查阅相关的Help文件
块支撑参数：
块支撑用于支撑较大表面，是有X方向和Y方向交错网格来构成的，这个参数用于定义网格的尺寸
镂空：
支撑是有孔隙的，菱形或是矩形的。
注意：更多有关块支撑参数的信息请查阅相关的Help文件

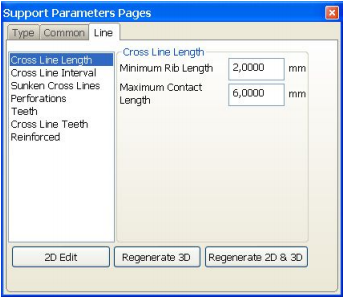

线支撑参数：
Cross Line length（交叉线的长度）
线支撑是由主线和交叉线构成的，这个参数用于定义交叉线的长度。
Cross Line Teeth（交叉线齿）
此参数用于改变交叉线齿的参数
注意：更多有关支撑参数的信息请查阅相关的help文件
4.支撑二维修改
在Magics中，用户可以对支撑进行二维修改，点击2D编辑。

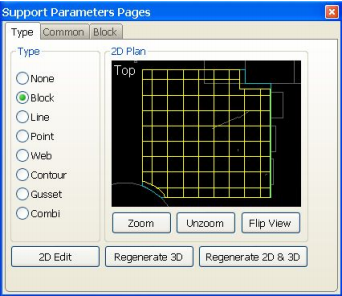

在支撑参数对话框，type标签栏中就可以启动支撑的二维修改。

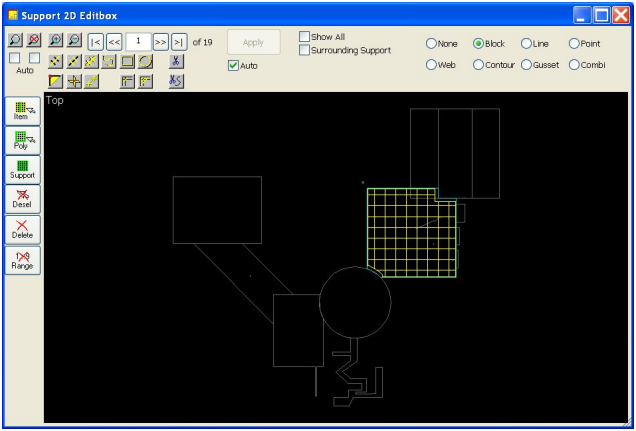

零件的二维图像显示在一个新的窗口中（应该对于三维模型）

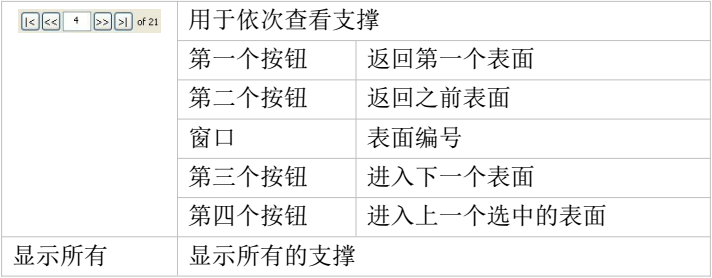

基本的二维操作有：
1)选择支撑或支撑的一部分

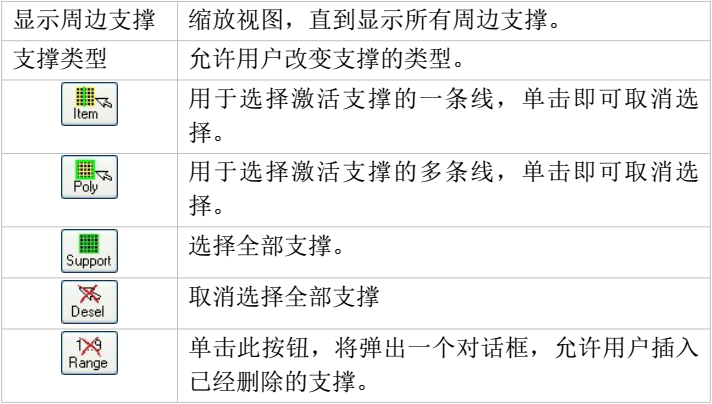

在支撑添加模块中，用户可以有多种方式选择支撑，如下所示。

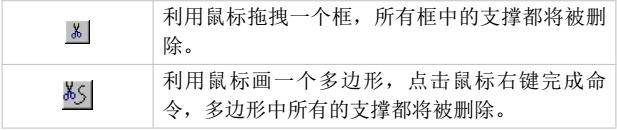

删除选择
切割支撑

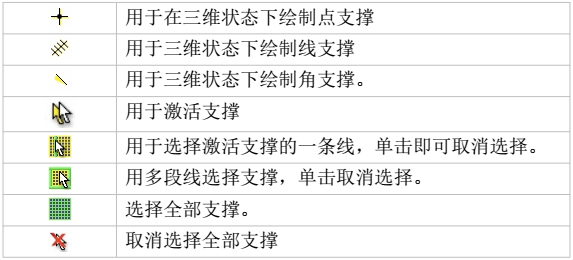

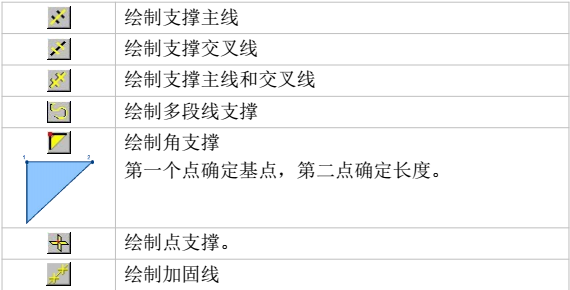

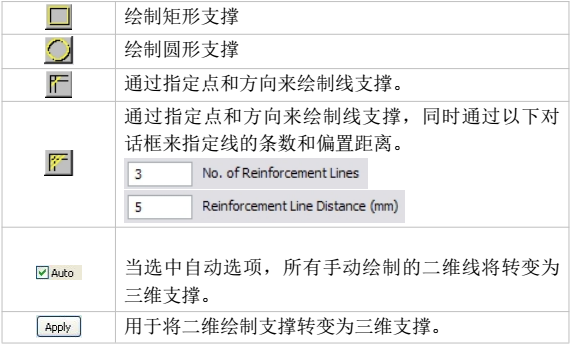

2)支撑的二维绘制
注意：二维绘制的支撑可立即在三维模型中体现

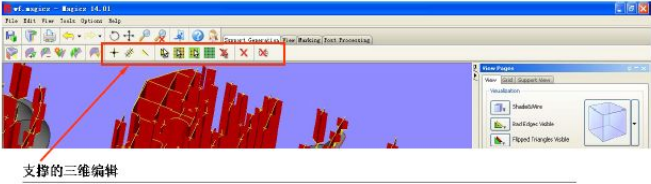

5.支撑的三维编辑
支撑也可以在三维状态下进行编辑
基本操作有：
支撑的选择
支撑删除
